軌道陸上兼用車
AT-150DW
- 主要諸元等
主要諸元等
| バケット積載荷重 | 200kgまたは2名 |
|---|---|
| 最大地上高 | 15.1m |
| 最大作業半径 | 13.5m |
| バケット内寸法(長さ×幅×深さ) | 0.7ｍ × 1.2ｍ × 0.96ｍ |
| ブーム長さ | 5.30m ～ 13.0m |
| ブーム起伏角度 | -16° ～ 80° |
| アウトリガ張出幅 | 1.97ｍ ～ 2.67ｍ (片側ストローク 0.35ｍ リヤのみ) |
走行時寸法
| 全長 | 6,515mm |
|---|---|
| 全幅 | 2,200mm |
| 全高 | 3,385mm |
重量
| 車両総重量 | 7,875kg |
|---|---|
| 車両重量 | 7,665kg |
軌陸装置
| 走行速度 | 45km/h (勾配 0/1,000) |
|---|---|
| 登坂能力 | 勾配 50/1,000 を走行可能 勾配 50/1,000 で停止状態から発進可能 |
| 最小通過曲線半径 | Ｒ＝100ｍ |
走行性能(路上)
| 最高速度 | 120km/h (計算値) |
|---|---|
| 登坂能力 (tanθ) | 0.45 (計算値) |
| 最小回転半径 | 6.2m |

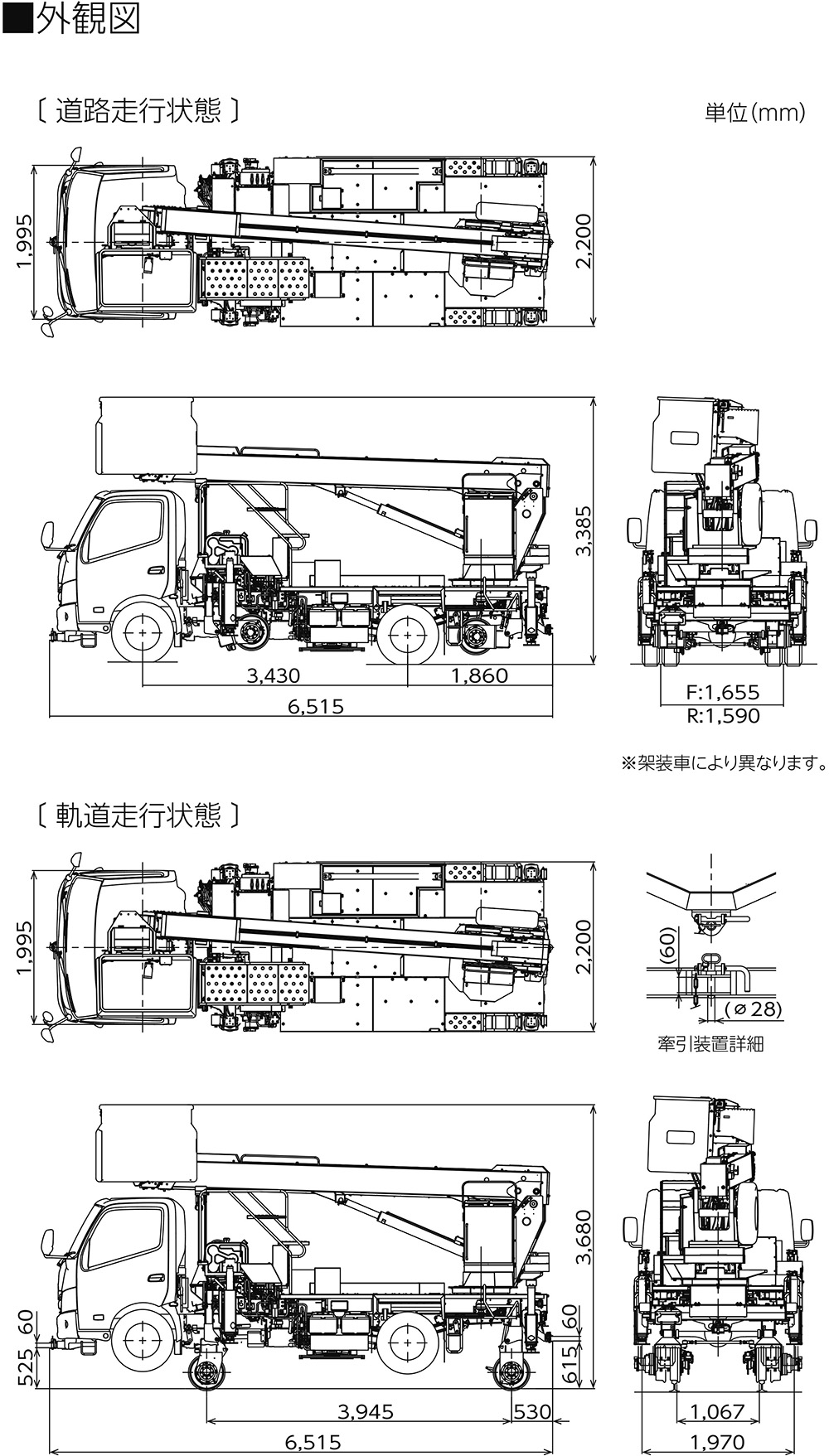

外観図

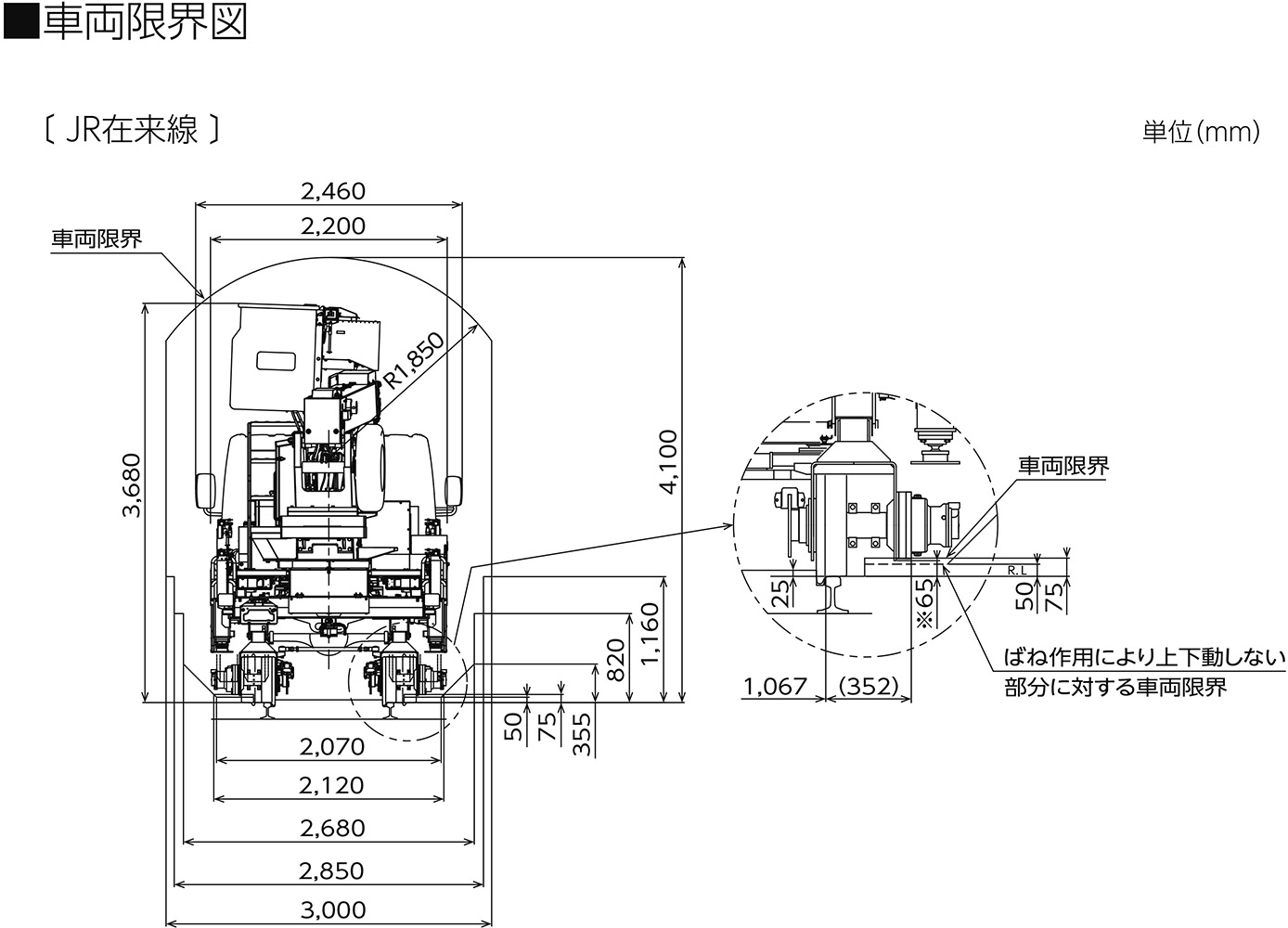

車両限界図
